超声波换能器

    超声清洗系统最重要的部分是换能器。现存两种换能器,一种是磁力换能器,由镍或镍合金制成;一种压电换能器,由锆钛酸铅或其他陶瓷制成。 将压电材料放入电压变化的电场中时,它会发生变形,这就是所谓的'压电效应'。相对来说,磁力换能器是用会在变化的磁场中发生变形的材料制成的。

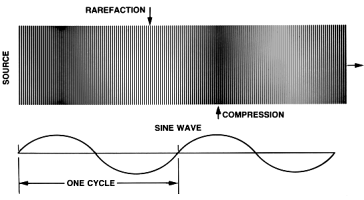

    无论使用何种换能器,通常最基本的因素为其产生的空化效应的强度。超声波和其它声波一样,是一系列的压力点,即一种压缩和膨胀交替的波(如下图示)。如果声能足够强,液体在波的膨胀阶段被推开,由此产生气泡;而在波的压缩阶段,这些气泡就在液体中瞬间爆裂或内爆,产生一种非常有效的冲击力,特别适用於清洗。这个过程被称做空化作用。


    从理论上分析,爆裂的空化泡会产生超过10,000 psi的压力和20,000 °F (11,000 °C) 的高温,并在其爆裂的瞬间冲击波会迅速向外辐射。单个空化泡所释放的能量很小,但每秒钟内有几百万的空化泡同时爆裂,累计起来的效果将是非常强烈的,产生的强大的冲击力将工件表面的污物剥落,这就是所有超声清洗的特点。

    如果超声能量足够大,空化现象会在清洗液各处产生,所以超声波能够有效清洗微小的裂缝和孔。空化作用也促进了化学反应并加速了表面膜的溶解。

    然而只有在某区域的液体压力低於该气泡内气体压力时才会在该区域产生空化现象,故由换能器产生的超声波振幅足够大时才能满足这一条件。产生空化所需的最小功率被称做空化临界点。不同的液体存在不同的空化临界点,故超声波能量必须超过该临界点才能达到清洗效果。也就是说,只有能量超过临界点才能产生空化泡,以便进行超声清洗。

我公司的超声波清洗换能器具有:

  • 发热量低
  • 热稳定性好
  • 谐振阻抗小
  • 频率与静态电容一致性好
  • 频率与阻抗的波形完整、平滑

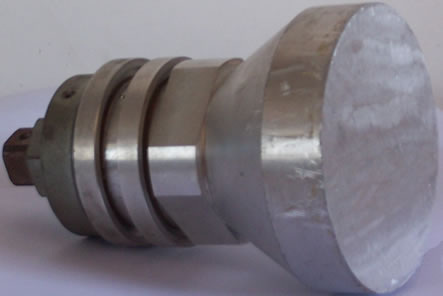

超声波换能器



应用参数

超声波功率:100W | 60W | 30W | 20W

超声频率:28KHz|40KHz| 80KHz|133KHz

应用电源:50Hz/AC220V







小功率清洗换能器
规格/型号
谐振频率
绝缘阻抗
功率
(KHz)
2500VDC≥
(W)
QHQ-2LL-2080
80±0.5
1000MΩ
20
QHQ-2LL-2560
60±0.5
1000MΩ
30
QHQ-4LL-3040
40±0.5
1000MΩ
40
QHQ-4LL-3050
50±0.5
1000MΩ
40
QHQ-2GL-3525
25±0.5
1000MΩ
50
QHQ-2GL-3517
17±0.5
1000MΩ
50
QHQ-2LZ-3528
28±0.5
1000MΩ
50
QHQ-2LL-3540
40±0.5
1000MΩ
50
QHQ-4GL-3540
40±0.5
1000MΩ
50
中/大功率清洗换能器
规格/型号
谐振频率
绝缘阻抗
功率
(KHz)
2500VDC≥
(W)
QHQ-4GL-3820
20±0.5
1000MΩ
60
QHQ-4GL-3825
25±0.5
1000MΩ
60
QHQ-8GL-3828
28±0.5
1000MΩ
60
QHQ-8GL-3836
36±0.5
1000MΩ
60
QHQ-8GL-3840
40±0.5
1000MΩ
60
QHQ-2LL-3880
80±0.5
1000MΩ
60
QHQ-2GZ-38120
120±1
1000MΩ
80
QHQ-8GL-4520
20±0.3
1000MΩ
80
QHQ-8GL-4525
25±0.5
1000MΩ
80
QHQ-8GL-4528
28±0.5
1000MΩ
80
QHQ-4GL-5025
25±0.5
1000MΩ
100
QHQ-4GL-5028
28±0.5
1000MΩ
100
